工作条件
1、 水泵标准设计工作压力为 1.0MPa( 灰铸铁泵体), 改变泵体材料(球铁、铸钢)后可提高水泵工作压力(1.6 MPa 或 2.4MPa)。水泵进出口法兰符合 PN=16 国标法兰。订货时如要求工作压力为 1.6 MPa 或更高时,必须注明,否则按工作压力 1.0MPa 供货。
2、 适用介质:清水或物理、化学性质类似于水的清洁液体(如防冻液)。
3、 水泵环境温度不大于 40 摄氏度,介质温度不大于 80 摄氏度。如介质温度大于上述温度时须特殊说明。
4、 水泵性能范围
流量范围:30~2100M3/h;
扬程范围:10~ 80M
出口直径: 50mm-350mm
效率达:80%-91%
功率: 4-200kW
电机级数:2,4,6 级
5、 配套电机为 Y2 系列电机(EFF2)和 Y3 系列(EFF1)加长轴电机。
产品特点

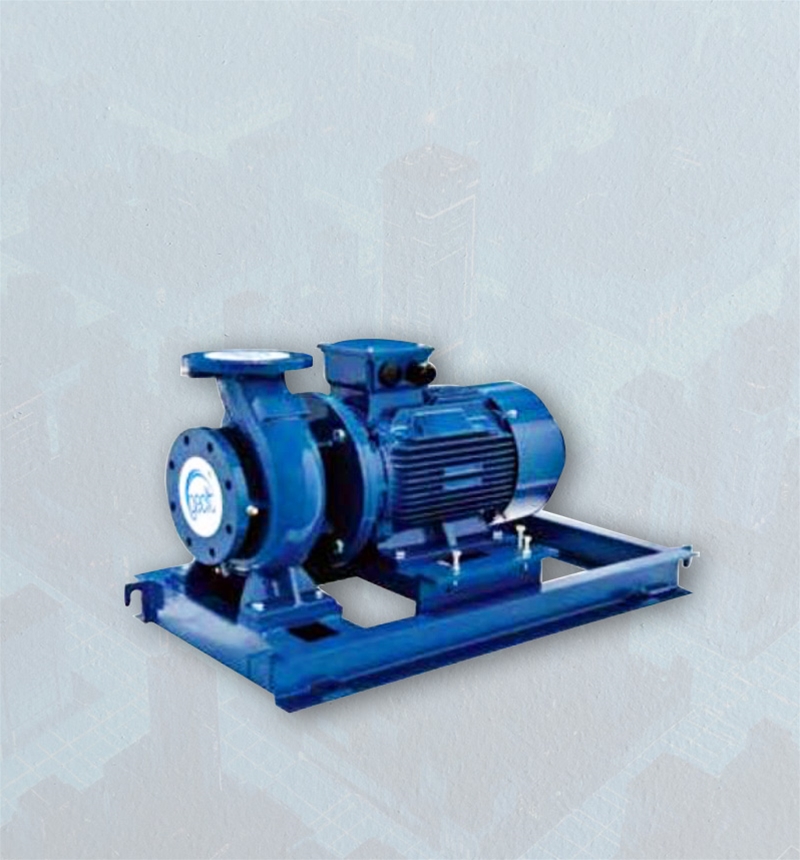

1、 水泵结构简单、紧凑、占地面积小。是一种可快速拆卸、进行维修的离心泵(见结构图 1)。对于2电机中心高大于 132mm 的中、大型电机采用如汽车吊结构类似的底盘(见结构图 2),水泵工作时电机重量由底盘上四个支撑承受;维修时,放下车轮,可快速移动电机及水泵转子,可大大减少维修工作量和工作强度
2、 水泵采用外资古尔磁水泵集团的水力模型,其具有节能、品质稳定、噪音低的特点。水泵可在全性能范围内不过载,特别适合于暖通空调系统、工业冷却系统以及工况多变的场合。
3、 水泵采用进口机械密封(英国约翰克兰),确保水泵长期工作无泄漏,从而改善了泵站的工作环境。
4、 水泵采用采用轴向力、径向力平衡的特殊结构。叶轮在装配前进行动平衡试验和配平,从而使水泵轴受力。既确保了水泵运行平稳、可靠,又延长了水泵机械密封和电机轴承的寿命。
5、 对于中小型电机采用免维护进口轴承,不需要加润滑油。对于中大型电机采用加油脂润滑方式,可在不停机情况下更换润滑油。因此,该型产品维护简单。
其他特点
●宽广的工作区,使水泵在较大的工作参数波动范围内保效率好,降低能耗,节约客观运行费用;
●双涡壳设计,配置两个对称的分水角,保持水泵运行特别安静平稳;
●超长使用寿命的机械式密封;
●封闭式的高度动平衡不锈钢(或青铜)叶轮;
●内衬青铜质涡壳耐磨环;
●自润滑式密封轴承,提供可靠的运行寿命;
●多支点及短轴设计,提高水泵的工作稳定性,减小振动,延长轴承及轴封的使用寿命;
较低的初成本
ESC 泵依据复杂的水泵参数要求,优化水泵设计选型,保证水泵满足要求,降低水泵的运行功率及配套电机的功率,降低初期投资。
降低运行费用
ESC 泵的工作效率,较其它进口水泵高出 5%左右。ESC 泵采用了计算机辅助水力设计及双涡壳设计,增大水泵工作的区。即使水泵在设计条件外工作,亦能保持率,节省大量的运行费用。
高可靠性和少维护
●ESC 泵的机械设计,减少轴的挠度,水泵叶轮按照 ISO1940/I 中 G6.3 级标准经动态水力平衡,减少径向荷载和振动。
●双涡壳设计,配置两个呈 180o 分布的对称分水角,平衡运行时产生的径向推力,保持平稳性,延长轴承和轴封的使用寿命,长达 8 年时间以上。
●ESC 泵采用的易拆卸设计方式,使水泵的维修工作量及时间降至低,节约维修成本。
运行异常安静
●ESC泵水力和机械设计,在大大提高运行效率及可靠性的同时,降低水泵的运行噪音。低振动和超低噪音特性,来源于:
●叶轮通道出口的设计,避免流体经过出口时的湍动;
●双涡壳设计,平衡径向流体推力;
双涡壳结构设计
ESC 泵采用了创新双涡壳结构设计,这种水泵的叶轮出口双涡壳双流道结构,使水泵叶轮出口双流道完全成为 180 度几何对称结构,确保了涡壳内两个流道内流动状态成几何对称,即涡壳内作用力成几何对称分布,故作用于轴和叶轮上的径向力得到了平衡,同时大大地减少了水泵内紊流、涡流和回流现象的发生,改善了流动性能。
快的运行效率
由于 ESC 泵采用了双涡壳结构设计,有效地改善了水泵内流动状态,再加上 ESC 泵采用了电脑辅助设计优化技术,有效地提高了水泵能量利用率,使得 ESC 泵成为了空调水泵领域中的水泵,而且其区范围宽广,即使在偏离设计工况时,也会为用户大大地节省了运行费用。
运行寿命长
由于 ESC 泵采用了双涡壳结构设计,使得作用于轴和叶轮上的径向力在180 度的几何对称方向上均达到了平衡,有效地改善了机械密封和轴承的受力状况,延长了机械密封和轴承寿命,使得 ESC 泵机械密封和轴承寿命远远高于空调水泵领域其他厂商。
刚性联接(二次灌浆)
柔性联接(橡胶减震垫)
